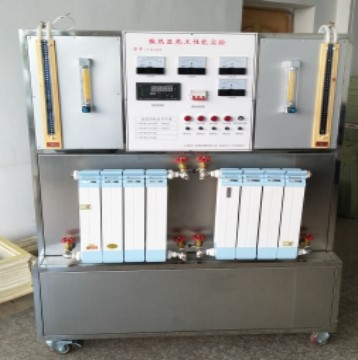

SB-536散熱器熱工性能實驗臺
一、 產品應用范圍:
可測定散熱器的傳熱系數,計算并分析散熱器的散熱量與熱媒體流量和溫差的關系,可進行散熱器的阻力測試。



二、產品使用工作環境:
2.1工作環境溫度: 0-40℃。
2.2工作環境濕度: < 80%。
2.3電源:三相380V。
三、技術及性能參數:
3.1水箱:304不銹鋼,在水箱底部設置排水口及閥門,便于排水;
3.2散熱器:2種不同的散熱器;
3.3流量計:轉子流量計接口口徑DN15,流量范圍16-160L/h。
3.4水泵:功率150W,揚程:15米,流量:1m3/h。
3.5實驗臺外形尺寸:1200×500×1800mm
4、主要配置:
| 序號 | 名稱 | 規格型號 | 數量 |
| 1 | 移動式鋼制實驗臺 | 帶輪子 | 1臺 |
| 1 | 移動式鋼制實驗臺 | 帶輪子 | 1臺 |
| 2 | 不銹鋼水箱 | 304不銹鋼 | 1只 |
| 3 | 電加熱器 | 不銹鋼 | 1套 |
| 4 | 循環水泵 | 150W | 1只 |
| 5 | 鋁合金防腐散熱器 | 定制 | 2套 |
| 6 | 轉子流量計流量 | LZB-10 | 2套 |
| 7 | 流量調節閥 |
 | 1套 |
| 8 | 壓力計 |
 | 1套 |
| 9 | 水溫調節器 |
 | 1套 |
| 10 | 溫度測量?jī)x表 | J838 | 1套 |
| 11 | 溫度變送器 | K型熱電偶 | 1套 |
| 12 | 電壓表 | 44L1 | 1套 |
| 13 | 電流表 | 44L1 | 1套 |
