2021年1月17日
SBPS-02A建筑給水排水實驗系統
一、建筑給水排水系統簡介
建筑給水排水實驗設備,建筑給水排水實驗裝置,建筑給水排水實驗系統,本實驗?zāi)Ｐ陀晒艿老到y(tǒng)與供水設備兩大部分組成，管道系統由給水管道與排水管道系統組成，給水管道可按需求布置成下行上給、上行下給等方式，按照排水通氣方式的不同可分為如下幾個管道系統模塊，無通氣排水模塊，伸頂通氣排水模塊，通氣立管通氣排水模塊，蘇維托排水模塊，旋流排水模塊，自循環通氣排水模塊；
如下圖所示：

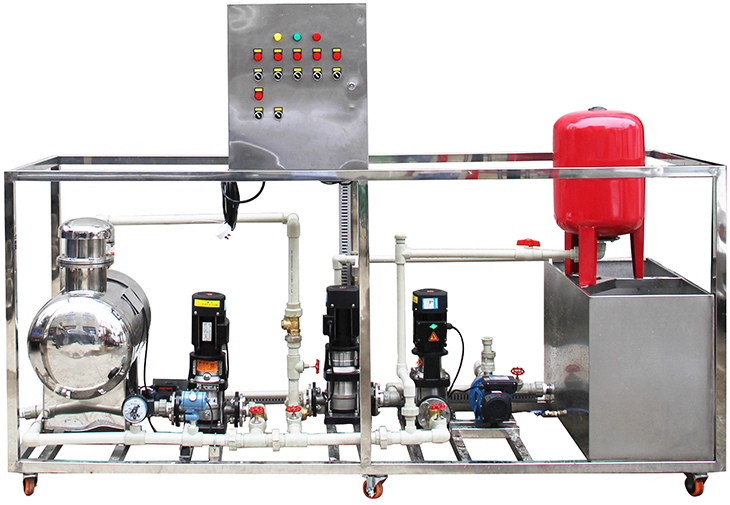

供水部分（圖片僅供參考）
供水設備按照需求可分為如下幾個模塊，水泵供水模塊、水泵-水箱供水模塊、氣壓供水模塊、變頻供水模塊、無負壓供水模塊。如上幾個模塊可根據需求自主選擇組合，可實現實驗演示功能如下：

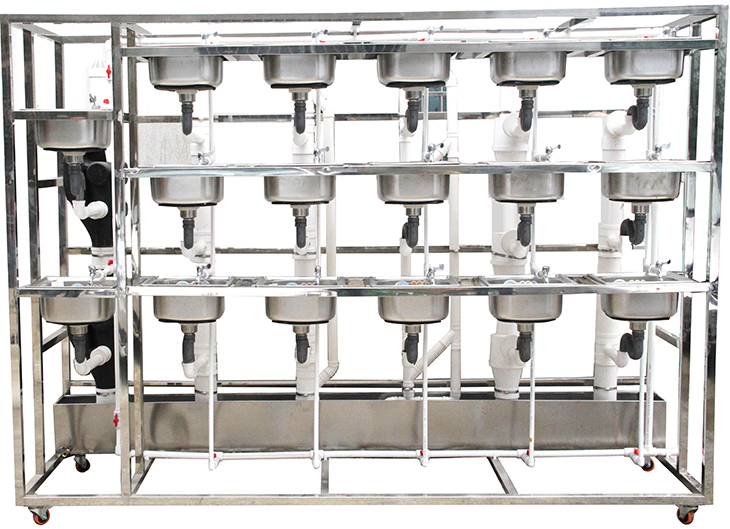

用水排水部分（圖片僅供參考）
二、室內給水系統，可演示如下多種供水方式與管網布置形式。
1.演示水泵供水方式
2.演示水泵-水箱聯合供水方式
3.演示氣壓供水方式
4.演示變頻供水方式
5.演示無負壓供水方式
6.演示下行上給管網布置模式
7.演示上行下給管網布置模式
三、室內排水系統，可演示如下多種排水管道的布置形式。
1.演示無通氣排水
2.演示伸頂通氣排水方式
3.演示通氣立管通氣排水方式
4.演示蘇維托配件排水方式
5.演示底層單獨排出排水方式
6.演示旋流排水方式
7.演示自循環通氣管道系統
四、通過控制管道中水的流態，可演示壓力流管道、重力流管道水流現象，如：
層流、紊流、水舌、水膜流、水塞流、附壁螺旋流
五、室內供水自動控制系統，如上圖2所示，可演示不同供水系統的設備組成與自動控制系統的工作原理。
水泵供水系統的配電系統組成與控制方式、原理
氣壓給水的自動控制系統組成與工作原理
水泵-水箱聯合供水系統控制系統組成與工作原理
變頻供水控制系統組成與工作原理
無負壓供水控制系統組成與工作原理
六、系統模塊組合方案
建筑給水排水實驗系統,本建筑給水排水演示系統采用模塊化設計方案，可以根據不同的教學需求與場地條件進行自主定制。
|
序號 |
設備名稱 |
功能簡介 |
|
1 |
低位水箱 |
演示系統水源 |
|
2 |
集水槽 |
演示系統集水、排水 |
|
3 |
蘇維托排水模塊 |
蘇維托排水系統結構與流態演示 |
|
4 |
單立管排水模塊 |
單立管排水系統結構與流態演示 |
|
5 |
雙立管排水模塊 |
雙立管排水系統結構與流態演示 |
|
6 |
自循環排水模塊 |
自循環排水系統與流態演示 |
|
7 |
旋流排水模塊 |
旋流排水系統結構與流態演示 |
|
8 |
無通氣排水模塊 |
無通氣排水系統結構與流態演示 |
|
9 |
水泵水箱供水模塊 |
水泵水箱聯合供水系統結構組成與運行原理演示 |
|
10 |
水泵供水模塊 |
水泵供水系統結構組成與運行原理演示 |
|
11 |
氣壓供水模塊 |
氣壓供水系統結構組成與運行原理演示 |
|
12 |
變頻供水模塊 |
變頻供水系統結構組成與運行原理演示 |
|
13 |
無負壓供水模塊 |
無負壓供水系統結構組成與運行原理演示 |
|
