電工實訓考核裝置（柜式、雙面型） > 行業新聞 >維修電工實訓考核設備

2023年5月9日

電工實訓考核裝置（柜式、雙面型）

SBXWG-01A型電工實訓考核裝置（柜式、雙面型）

電工實訓考核裝置裝置，配有各種交直流電動機、常用控制低壓電器設備、交直流測量儀表、照明燈具、PLC、變頻器、觸摸屏和常用電工工具等。
電工實訓考核裝置裝置主要服務于機電一體化技術、工業機器人技術、無人機應用技術、數控技術、機械設計與制造等專業的一體化教學、項目化教學，電工技能實訓和職業技能培訓和考核。
電工實訓考核裝置裝置主要開設實訓項目有:電氣控制技術;測量電路安裝;可編程控制技術;變頻調速控制技術;觸摸屏組態控制技術，直流電機調速控制技術;照明電路安裝等。

一、概述

電工實訓考核裝置裝置可完成"電工技術"、"工廠電氣控制"、"機床線路控制"、"可編程控制技術"等多門課程的實訓。裝置資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實訓訓練。本裝置采用用標準配電柜為主體柜、雙面結構，包含如下資源：電源控制、三相交流電源，直流電源，勵磁電源、電樞電源、測量儀表、可編程控制器（三菱系列）、模擬量模塊、編碼器、彩色觸摸屏、變頻器（三菱系列）、控制軟件、交流接觸器、按鈕、指示燈、時間繼電器、行程開關、中間繼電器、三相異步電機、直流電機，機床智能考核等。適用于大學、�？圃盒＜案黝惵殬I(yè)教育培訓機構的實訓教學、考核鑒定。

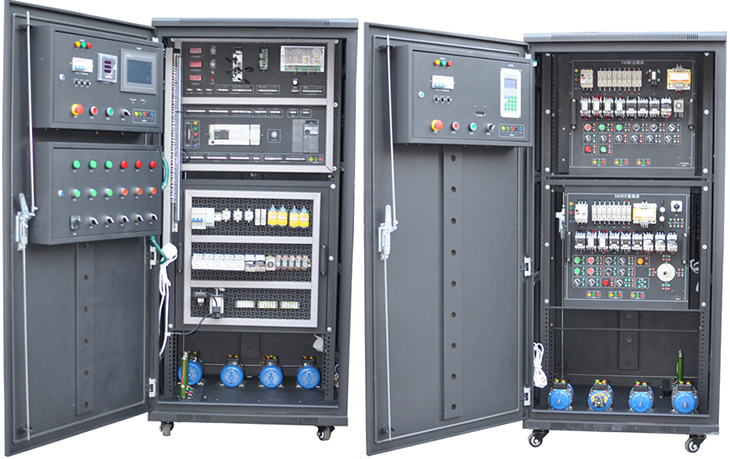

正面反面

二、電工實訓考核裝置特點

1.本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，其中裝有可方便拆卸的電源控制、交直流電源、測量儀表、低壓電氣器件，另一面裝有PLC模擬量模塊、變頻器、直流調速模塊、機床智能考核，該配電柜占地面積小，外形美觀；

2.電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統，實訓特點明顯，同時具有一定的擴展性；

3.技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；

4.可以實現銑床、鏜床等不同實訓掛板的無線智能考核功能。

4.提供過壓、過流、漏電保護電路，當如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；

序號	名稱	單位	數量	備注
1	實訓柜體	臺	1	外形尺寸：850mm×800mm×1800mm
2	實訓電機	套	1	他勵直流電動機（DC 110V）	柜體內置
		臺	1	三相異步電動機（380V，單速）
		臺	1	三相異步電動機（380，單速帶離心開關）
		臺	1	三相雙速異步電動機
3	觸摸屏	個	1	7寸昆侖通態
4	PLC主機	個	1	三菱 FX3U-48MT
5	模數轉換模塊	個	1	三菱 FXON-3A
6	通訊模塊	個	1	FX2N-485-BD
7	變頻器	個	1	三菱FR-E740
8	兩相混合式步進電機細分驅動器	臺	1	SH-20403（3A）
9	兩相混合式步進電機	臺	1	42BYGH5403
10	交流伺服電動機	臺	1	MHMD022P1U
11	交流伺服電動機驅動器	臺	1	MADDT1207003
12	直流調速器	臺	1	SK-600B
13	ZK-T68	塊	1	T68鏜床智能實訓考核掛板
14	ZK-X62W	塊	1	X62W銑床智能實訓考核掛板
15	多功能數顯儀表	臺	1	PD888-24 5A 三相四線
16	日光燈	套	2
17	網孔板	塊	2	學生實訓用包含實訓用交流接觸器、熱繼等
18	電工連線	套	1	20根：長1000mm? 黃6條、綠6條、紅6條、黑2條； 10根：長600mm?? 黃2條、綠2條、紅2條、藍2條、黑2條。
19	0.75mm²軟線	米	80	黃、綠、紅、藍、各20米
20	PLC編程軟件	套	1	GX Developer8.34L-C（光盤）
21	PLC仿真軟件	套	1	通過學生的編程在計算機中模擬其機械動作，動畫形象生動，趣味性強
22	RS232C/RS422通訊電纜	根	1	長2000mm；用于PLC主機與計算機之間的通訊；
23	觸摸屏下載線	條	1
24	配套教學資源	套	1	詳見附件
25	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把;壓線鉗1把(HS-06WF);插針1包 (E1008)
26	實驗室智慧用電安全控制系統	套	1	智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！ 2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。 3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！ 4）、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理： ①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！ ②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。 5）、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。 6）、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。佐證該產品的可靠、安全、先進性。
27	工業自動化數字孿生仿真軟件1（實驗室共配1套）			采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。軟件通過自動、手動和PLC控制三種模式，再現以下虛擬工業場景，3D場景的PLC實驗項目： 1）三層電梯控制； 2）自動售貨機； 3）機械手； 4）自動門； 5）天塔之光； 6）全自動洗衣機； 7）自動成型機； 8）紅綠燈； 9）裝配流水線； 10）四路搶答器； 11）音樂噴泉； 12）軋鋼機； 13）郵件分揀； 14）物料分揀； 15）多級傳輸； 16）八段碼顯示； 17）多種液體混合； 18）雙面銑床； 19）電鍍槽； 20）交流電機正反轉控制； 21）小車運動； 22）攪拌站； 23）汽車燈光控制； 24）汽車火花塞點火控制； 25）加工中心控制； 26）隧道監控； 27）自動扶梯； 28）CA6140普通車床PLC改造控制； 29）X62W萬能銑床PLC改造控制； 30）T68臥式鏜床PLC改造控制； 31）M7120平面磨床PLC改造控制； 32）Z3050搖臂鉆床PLC改造控制； 33）電動葫蘆PLC改造控制； 34）Z35搖臂鉆床PLC改造控制； 35）M1432A萬能外圓磨床PLC改造控制。
28	計算機小推車	輛	1	鋁木結構；用于放置計算機。備注：配置計算機才同時配置小推車
	學生凳	張	2
