PLC訓練裝置,PLC可編程器基礎訓練平臺

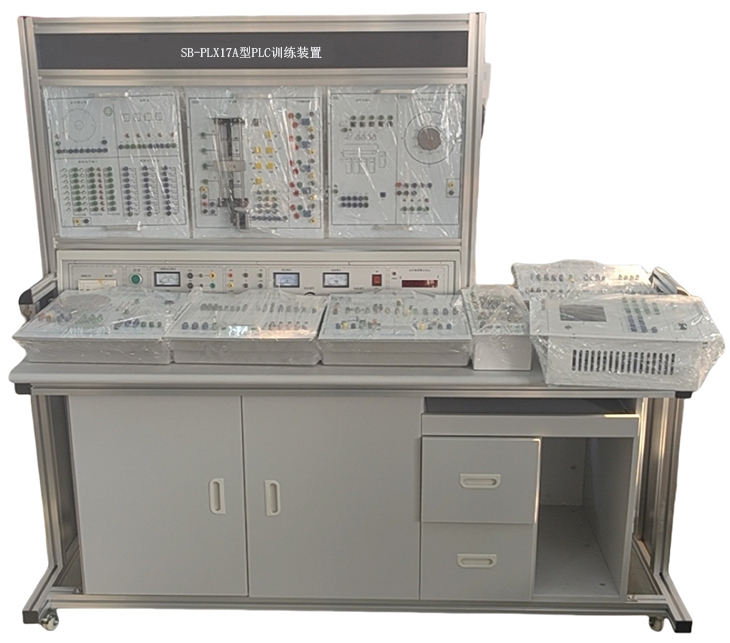

SB-PLX17A型PLC訓練裝置

一、產品描述

PLC訓練裝置、PLC可編程器基礎訓練平臺PLC訓練裝置可完成模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制、完成學生認知、設計、安裝、調試、檢修等多種技能。

1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。

2、適合綜合技能訓練，適合高級工技能培訓考核。

3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。

4、只需三相五線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。

5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟截止保護功能，確保設備和人身安全。

二、技術說明

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
3、三相四線380V輸出，由三只電壓表指示輸出電壓
4、～220V通過安全插座輸出
5、+24V/2A直流穩壓電源輸出
6、+5V/1A直流穩壓電源輸出
7、±12V/1A直流穩壓電源輸出
8、直流電壓：0～10V可調輸出；直流電流：0～20mA可調輸出
9、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
10、裝置容量：＜1KVA
11、重量：＜110Kg
12、外形尺寸：1600mm×680mm×1550mm

（1）交流電源控制功能板:三相五線380V±5％ 50Hz交流電源供電，由三只電網電壓表監控電網電壓，并有三只指示燈指示，帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，額定功率：<0.8KW，環境溫度：－10℃ ～40 ℃，相對濕度：<85%。

（2）直流電源、給定單元、定時器兼報警記錄儀。

1）提供0-30v直流恒流恒壓穩壓電源各一路，三位半數顯電流電壓；

2）提供給定可提供“連續”可調的0-10v 4-20ma模擬量。

（3）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、PLC訓練實訓裝置基本要求：

①PLC主機需要可編程控制器，功能上滿足目前職業學校及技工學校的PLC教學要求。

②按要求采用模塊化設計，包括按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器及PLC主機模塊、變頻器主機模塊等。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗模塊都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。能方便擴展模塊，為以后實驗系統的升級提供保障。

③按要求采用實物產品，提高了實驗的真實程度，確保了實驗的實用性。

④按要求使用實物繼電器，并能在實驗板上聯接繼電器的啟動、運行、制動控制電路，讓學生理解并掌握繼電器在控制電路中的使用方法。

⑤按要求實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中做到實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。

⑥按要求在設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以便實驗系統的升級，可真正實現按學校要求特殊定制實訓項目。

四、PLC模擬控制實驗模塊

1）交通信號燈控制PLC自動控制

2）水塔水位自動控制PLC自動控制

3）自控成型機PLC自動控制

4）自控軋鋼機PLC自動控制

5）多種液體自動混合PLC自動控制

6）自動送料裝車系統PLC自動控制

7）郵件分揀機PLC自動控制

8）電梯控制PLC自動控制

9）機械手控制PLC自動控制

10）五相步進電機模擬控制PLC自動控制

11）電鍍車間生產系統PLC自動控制

12）加工中心刀具庫選擇控制PLC自動控制

13）LED數碼管實驗

14）天塔之光PLC自動控制

五、實驗內容：

（1）基本指令的編程練習；

（2）LED數碼顯示控制；

（3）天塔之光；

（4）裝配流水線控制的模擬；

（5）運料小車控制模擬;

（6）四路搶答器的模擬；

（7）四節傳送帶的模擬；

（8）自動配料系統的模擬；

（9）電鍍生產線模擬控制；

（10）機械手動作的模擬；

（11）十字路口交通燈控制；

（12）液體混合裝置控制；

（13）水塔水位控制模擬；

（14）郵件分揀系統模擬；

（15）全自動洗衣機控制；

（16）自動售貨機的模擬；

（17）步進電機運動控制；

（18）增加基礎實驗內容

六、配置清單

序號	設備名稱	規 格型號	單位	數量
1	實驗屏	全鋼結構	臺	1
2	PLC主機	西門子 S7SMART SR40	臺	1
3	實驗桌	全鋼結構，臺面采用后成型防火板一次成型	張	1
4	實驗凳	ABS凳面、不銹鋼結構、氣壓升降	張	4
5	編程線	西門子專用編程線	套	1
6	三相電源供給	高可靠安全手槍插座	組	1
7	直流穩壓電源	可調0~30V 0-2a直流恒流恒壓電源	組	1
8	模擬量電源	可提供“連續”可調的0-10v 4-20ma	組	1
9	保護電路	短路漏電保護器	個	1
10	實驗連接線	一次成型彈性手槍插線	套	1
11	實驗程序（光盤）	（西門子編程軟件/西門子PLC實驗程序	套	6
12	實驗指導書		套	6
13	實驗模塊	PLC控制模擬實驗模塊一	塊	1
		PLC控制模擬實驗模塊二	塊	1
		PLC控制模擬實驗模塊三	塊	1
		PLC控制模擬實驗模塊四	塊	1
		繼電接觸控制實驗模塊	塊	1

七、PLC仿真軟件

前言

近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因?qū)嶒烆l率的提高必然導致?lián)p耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。

一、仿真功能

PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。

二、模塊功能

PLC仿真實訓包含了：搶答器、音樂噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。

打開PLC綜合仿真系統后系統會進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。

PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂噴泉、裝配流水線等20多種模塊。

進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。

用戶用鼠標點擊開關時PLC程序里面對應的I0.0狀態也會隨之發生改變，當PLC程序中Q0.0狀態發生改變時該仿真軟件對應的LED燈顯示狀態也隨之發生改變。用戶就可以直觀、動態地觀察PLC在各種場景下的運行狀態。
