[產品型號]：SBDQ-1M [產品名稱]：電機與拖動實驗平臺 [價格]：元 [在線客服]：

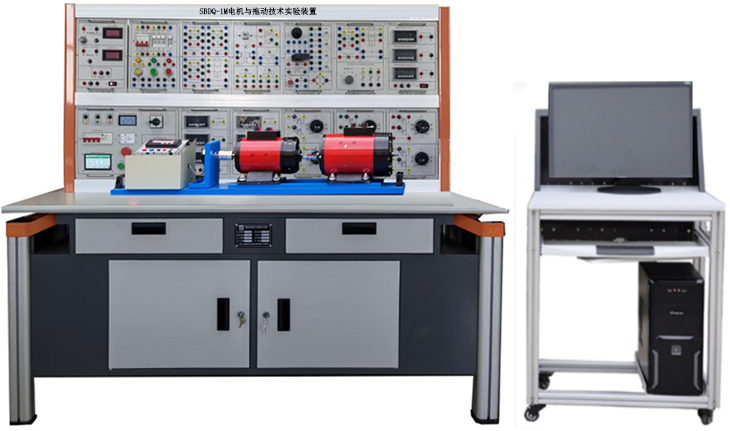

SBDQ-1M電機與拖動實驗平臺

一、電機與拖動技術實驗設備概述

電機與拖動實驗平臺、電機與拖動實驗室設備主要承擔電氣工程及其自動化專業《電機學》、《可編程控制器自動化控制》課程、自動化專業《電機與拖動》課程的實踐教學工作。電機拖動實驗臺，可以完成可編程控制器（PLC）或微控制器：電機的自動化控制和實驗過程的編程控制。直流電機的運行特性、單相變壓器參數測定、三相變壓器參數測定、三相異步電動機的工作特性、三相異步電動機的起動與調速、三相同步發電機和三相異步電動機的繼電接觸器控制等實驗。學生也可以在實驗臺上根據實際要求自己設計實驗電路。
電機與拖動實驗平臺、通過本實驗室的實驗，學生可以掌握電機運行、電力拖動、繼電接觸器控制系統的基本理論和基本操作技能，為將來從事電氣專業工作打下必要的實踐基礎。

電機與拖動技術實驗裝置綜合了目前我國高等院校"電機學"、"電機與拖動"、"電機控制"、"工廠電氣控制""交直流調速""PLC可編程電氣控制""電力電子技術"等課程實驗大綱的要求。特別適用于高等院校現有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。

二、電機與拖動技術實驗裝置特點

1、綜合性強:本裝置掛件配齊時可完成目前國內各類院校電機，電力電子及電氣控制學科課程的全部實驗項目。

2、適應性強:能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強: 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。

4、直觀性強: 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強:裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎。

6、開放性強 :控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。

三、技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸：160×70×160cm3

四、設備的配置介紹

1、DQ01電源控制屏

(1) 交流電源

提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），可調交流電源輸出處設有短路保護技術。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。

提供三相同步變壓器380V/15V*3一只。

(2) 高壓直流電源兩路

提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過載保護措施）各一組，并設有直流數顯電壓表及切換開關。

(3) 人身安全保護體系

1）設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；

2）設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

3）設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。

4）實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

2、DQ02實驗桌

1）實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2）實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；

3）實訓儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；柜體設有雙門柜用于放置實訓掛箱，設有二個抽屜用于放置實訓導線和指導書等。

3、DQ03-1固定電機導軌、測速系統及數字轉速表。

包括測速系統及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間可靠同軸連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。

4、DQ07直流復勵發電機（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）。

5、DQ08直流串勵電動機（Un=DC220V ， IN=0.8A ， PN=120W ， n=1400RPM ，絕緣等級E ）。

6、DQ09直流并（他）勵電動機（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）

7、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

8、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1400RPM，功率100W ,電流0.6A，絕緣等級E）

9、GDQ12線繞式異步電機起動與調速電阻箱

提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

10、DQ14 三相同步電機

作電動機時，220V/Y、0.35A、90W、1500r/min；作發電機時，220V/Y、0.45A、170W、1500r/min。

11、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。

12、DQ22智能直流電壓、電流表（三只）

智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

智能直流電流表2只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

13、DQ25單、三相智能型功率、功率因數表

功率、功率因數表2只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

14、DQ26可調電阻器(二組90Ω×2/1.3A/150W瓷盤電阻)

15、DQ27可調電阻器(二組900Ω×2/0.41A/150W瓷盤電阻)

16、DQ29可調電阻器、電容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組。

17、DQ31C熔斷器及開關板

由兩個三刀雙擲開關、一個雙刀雙擲開關組成。

18、DQ32 旋轉燈，并網開關，同步機勵磁電源。

由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<8～40V/2.5A可調>組成。

19、DQ34 轉矩、轉速、輸出功率測試儀。

用于測量電機的轉速和轉矩，輸出機械功率等。

20、DQ44交流電流表（3只）

測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

21、DQ45交流電壓表（3只）

測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

22、DQ39繼電接觸控制組件(一)

提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。各器件的工作端子引到面板上，供實驗接線用。

23、DK28 三相異步電機變頻調速系統

配備三菱D720-0.4KW變頻器一臺，端子引出線到面板、設有1K電位器一個。

24、 PLC可編程控制器

配備三菱可編程控制器FX3u-48MR主機一臺。提供實驗所需的DC24V直流電源，中間繼電器等。

25、DK17 H橋DC/DC變換直流調速系統

通過對四個橋臂上IGBT管的觸發控制，來實現對可逆直流他勵電機進行調速的目的。主回路由直流電源、四種IGBT管組成；控制回路部分由專用芯片產生PWM脈沖波，PWM波脈沖發生器產生的四路控制脈沖，分別驅動四個橋臂的IGBT管。

本實驗箱可完成的實驗項目有：

（1）、全橋DC/DC變換電路實驗

（2）可逆直流脈寬調速實驗。

26、電腦桌1張，提供鋁型材結構電腦桌1張，帶有顯示器保護罩。

27、提供100M雙蹤數字示波器1套。

28、提供常用工具1套，包含螺絲刀、扳手、鉗子等。

29、實驗連接線

實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

五、電機與拖動技術實驗設備可完成的實驗項目

1.直流電機實驗

（1）直流電機認識實驗、起動與調速實驗

（2）直流并勵電動機：工作特性、機械特性、調速特性

（3）直流串勵電動機：工作特性、機械特性、調速特性

（4）他勵直流發電機：他勵時：空載特性、外特性、調節特性；并勵時：自勵過程、外特性；復勵時：外特性

（5）直流他勵電動機在各象限的機械特性：電動及回饋制動狀態下的機械特性；電動及反接制動狀態下的機械特性；能耗制動狀態下的機械特性

序號	編號	名稱	數量
1	DQ01	電源控制屏	1套
2	DQ02	實驗桌	1張
3	DQ03-1	固定電機導軌，測速系統及智能數顯轉速表	1套
4	DQ07	直流復勵發電機	1臺
5	DQ08	直流串勵電動機	1臺
6	DQ09	直流并（他）勵電動機	1臺
7	DQ10	三相鼠籠式異步電動機	1臺
8	DQ11	三相線繞異步電動機	1臺
9	GDQ12	三相線繞異步電機啟動調速電阻箱	1件
10	DQ14	三相同步電機	1臺
11	DQ19	校正直流測功機	1臺
12	DQ22	直流數字電壓、電流表(三只)	1件
13	DQ25	單/三相智能功率、功率因數表	1件
14	DQ26	三相可調電阻器（每組90Ω*2/1.3A）	1件
15	DQ27	三相可調電阻器（每組900Ω*2/0.41A）	1件
16	DQ29	可調電阻器、電容器90Ω2/1.3A、900Ω2/0.41A	1件
17	DQ31C	熔斷器及開關板	1件
18	DQ32	旋轉燈，并網開關，同步機勵磁電源	1件
19	DQ34	轉矩、轉速、輸出功率測試儀	1套
20	DQ44	交流電流表（3只）	1件
21	DQ45	交流電壓表（3只）	1件
22	DQ39	繼電接觸控制組件(一)	1件
23	DK28	三相異步電機變頻調速系統	1件
24	PLC-1	可編程控制器	1件
25	DK17	H橋DC/DC變換直流調速系統	1件
26		電腦桌1張	1張
27	示波器	提供100M雙蹤數字示波器	1臺
28		實驗連接線及配件	1件
29	實訓凳子	四腳鋼質方凳，絕緣高密度板	2只
30	工具	提供常用工具1套，包含螺絲刀、扳手、鉗子等。	1套
31	實驗室軟件資源包	（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）（二）正版3D輔助教學數字資源軟件（1）電工作業培訓教學軟件（2）電機與變壓器仿真教學軟件（3）電力拖動仿真教學軟件（4）三菱PLC與變頻器仿真教學軟件	(全室配1套，網絡版，40個節點）
