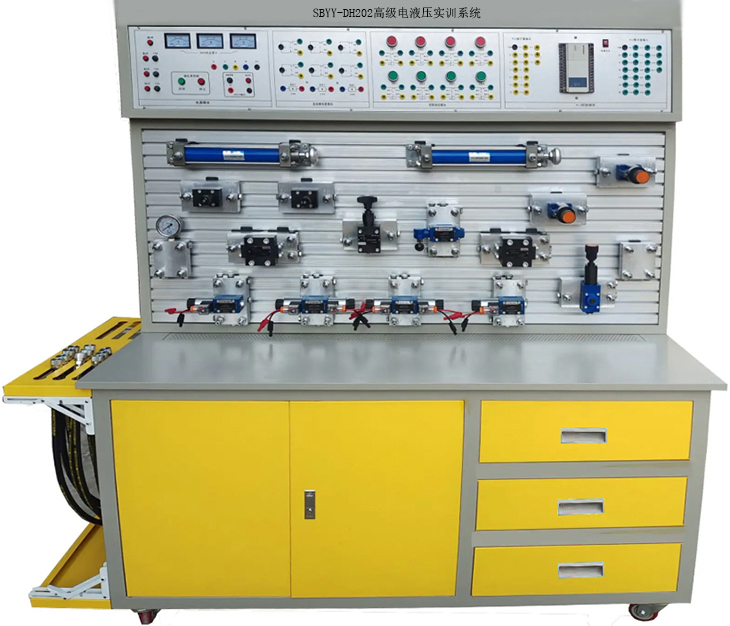

SBYY-DH202高級電液壓實訓系統
一、產品概述
高級電液壓實訓系統、液壓實訓系統是以高等院�！兑簤簜鲃印返膶�(shí)驗教學大綱為指導，參考廣大師生的建議，結合職業培訓及專業進修對流體傳動的要求而精心設計研發的。本實訓系統配置了各種液壓控制閥和液壓缸等液壓元件及相關工具，通過說明書學習理論知識并觀察液壓元件的外形特點，加深學生對液壓元件結構及工作原理的理解，在此基礎上安裝、調試整個液壓傳動系統。該實訓系統采用敞開式結構的操作板，各種液壓元件可靈活安裝于操作板上，元件間用液壓軟管連接，液壓軟管的快換接頭可使訓練實驗即快速又安全的進行。該系統除了可以進行常規的液壓基本控制回路實驗外，還可進行液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
二、技術參數：
1）輸入電源電壓： 三相380V/單相220V± 5% ；
2）模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；
3）使用環境：溫度-10℃ - +40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
4）產品尺寸：長×寬×高≥1600 mm* 650mm * 1850mm；
5）凈重：約為220kg ；
6）液壓泵組：15 升每秒，6.3 兆帕壓力，電機 1450 轉每分，1.5 千瓦
7）油缸40mm 直徑，200mm 沖程；
8）儲油罐 50mm 直徑，壓力 10 兆帕
三、主要特點:
1、實驗方便：工作臺安裝有四個腳輪以便于設備整體移動。
2、安全性好：帶有電流型漏電保護，當對地漏電超過30mA 時，即切斷電源；電氣控制采用直流 24V電源，并帶有過流保護，防止因誤操作損壞設備；接地保 護：可防止在絕緣損壞或意外情況下金屬外殼帶電時強電流通過人體，以保證人身安全；急停按鈕保護：在設備運行時，如果出現突發情況，按下急停按鈕， 所有動作均會停止，保護操作人員人身安全。
3、實訓屏：實訓屏采用航天鋁材質開模精制而成，實訓屏設計結構為"T"型溝槽形式，配合液壓元件上的安裝底板可以快捷的進行液壓元件的安裝和更換。
4、實驗方便：工作臺安裝有四個腳輪以便于設備整體移動。
5、電氣元件：電源為臺灣明緯，電氣開關為正泰電氣，繼電器組為歐姆龍；
6、多種控制方式：PLC控制、繼電器控制、手動控制等多種控制方式。
四、實驗項目：
1、液壓元件的結構原理實驗；
2、液壓元件拆裝實驗；
3、液壓基本回路實驗
3.1、方向控制回路實驗；
（1）手動換向閥的換向回路；
（2）電磁換向閥的換向回路；
3.2、壓力控制回路實驗；
（1）單級調壓回路；
（2）二級調壓回路；
（3）采用換向閥的卸荷回路；
（4）采用溢流閥的單向背壓回路；
3.3、采用節流閥的節流調速回路
（1）進油路節流調速回路；
（2）回油路節流調速回路；
（3）旁油路節流調速回路；
3.4、采用行程開關控制的順序動作回路
3.5、繼電器控制液壓基本回路
3.6、PLC的指令編程，梯形圖編程的學習
3.7、PLC編程軟件的學校及使用
3.8、PLC控制電磁換向閥的換向回路
3.9、其它自行組件的回路等。
五、液壓實訓仿真文件
一、界面介紹
本軟件總共有2個界面，分別為登錄界面和實訓界面，用戶需要在登錄界面填入正確的賬號和密碼才能進入實訓界面，實訓界面包含有：閥塊介紹、模擬接線、模擬仿真、教學視頻。
二、功能介紹
1：閥塊介紹
閥塊介紹中共計包含有18種液壓閥塊，每個閥塊又包含有：實物圖、剖視圖和文字介紹，用戶可以旋轉、放大縮小、平移閥塊模型，每個閥塊閥體都采用透明材質，用戶可以直觀清晰地了解內部結構。
2：模擬接線
模擬接線包含有：實訓項目選擇菜單、模型選擇區、工具選擇區、得分顯示區、錯誤提示區等。
實訓項目選擇區
液壓實訓仿真總共包含了12個實訓項目，分別是：1壓力調節回路、2二級壓力調節回路、3旁路節流調速回路、4溢流閥卸荷回路、5二位換向閥的卸荷回路、6差動連接快速運動回路、7節流調速回路、8鎖緊回路、9順序動作回路、10用壓力繼電器控制的順序動作回路、11用電器行程開關控制的順序動作回路、12液壓馬達控制。用戶根據不同實訓項目的原理圖選擇相對于的模型和正確的接線方式。
模型選擇區
模型選擇區共計包含有：三位四通電磁閥、三通閥、二位三通電磁閥、二位四通手控閥、二位四通電磁閥、先導式溢流閥、壓力檢測閥、壓力繼電器、單向閥、四通閥、液控單向閥、雙作用油缸、節流閥、行程開關、直動式溢流閥、順序閥、液壓馬達、調速閥、單作用油缸19種器件，用戶根據不同的實訓項目需要選擇模型，如果選錯或者多選得分扣一分，如果已經選擇模型還沒放到面板上，可以按ESC鍵取消該模型并重新選擇模型。模型菜單可以隱藏為用戶提供清晰的實訓視角，需要放置模型時可以點擊顯示出來。
工具選擇區
工具選擇區共計包含有導線和油管，線材又分為不同的顏色能讓用戶更容易區分線路。用戶需要按照原理圖進行接線和油管，如果接錯扣一分并刪除該導線或油管。用戶可以在選出線材或油管后按ESC鍵取消該導線。工具菜單可以隱藏為用戶提供清晰的實訓視角，需要使用工具時可以點擊顯示出來。
得分顯示區
得分默認為100，模型、導線或油管選擇錯誤時會扣1，用戶進行實驗中切換到另一個實訓項目時得分會恢復到100并清空之前實驗的模型和線材。
錯誤提示區
當模型放置錯誤、選擇多余或?qū)Ь�、油管接錯時會提示用戶對應的錯誤信息 。
3：模擬仿真
模擬仿真界面包含有：實訓項目選擇菜單、接線圖等。在每一個實訓項目中系統會自動生成該實訓的模型和線材，用戶可以在模擬仿真中進行仿真，可以點擊漏保開關、啟動按鈕、轉換開關、手控閥手柄、開關按鈕或旋鈕來觀察各個器件的運動。
4：教學視頻
教學視頻包含有液壓現實中的應用場景，能讓用戶更貼近現實地體驗到液壓氣動的知識。
六、配置清單
|
序號 |
名 稱 |
規 格 型 號 |
數量 |
備 注 |
|
一、實 驗 臺 |
||||
|
1. |
實驗臺（鋁合金“T”型槽面板） |
1600 mm* 650mm * 1850mm 全鋼結構，實驗臺承重部分為2mm厚度鋼板制作，整機亞光噴塑； |
1套 |
|
|
2. |
油管放置架 |
附在實驗臺上 300mm |
1件 |
|
|
3. |
回油盤 |
油實驗平臺和液壓元件存入柜各一個 |
2件 |
|
|
4. |
元件存入柜 |
金屬板制作，亞光噴塑 |
1組 |
|
|
5. |
抽屜 |
導軌式組合抽屜，1.5mm以上鋼板亞光噴塑 |
1組 |
|
|
6. |
實驗屏（鋁型材） |
約1210mm*640mm*20mm 實驗屏為“T”型槽鋁型材 |
1套 |
|
|
7. |
電氣柜 |
鋼板亞光噴塑，放置電氣組件 |
1套 |
|
|
8. |
萬向輪 |
2.5mm優質鋼材；帶自鎖功能；滾輪式軸承 |
4個 |
安裝在實驗臺底部 |
|
二、液壓部分 |
||||
|
1、液壓實驗臺 泵站 |
||||
|
9. |
驅動電動機（低噪） |
采用銑鐵外殼運轉躁音低于60分貝，電機 1450 轉每分，1.5 千瓦 |
1臺 |
|
|
10. |
葉片泵 |
15 升每秒，6.3 兆帕壓力， |
1只 |
|
|
11. |
溫控儀 |
儀表顯示油箱油溫，并溫度超過設定值，自動斷電，起安全保護作用 |
1只 |
|
|
12. |
油箱 |
50L，金屬鋼板折邊制作，蓋邊加厚材料作支撐，表面噴塑，外形美觀大方 |
1只 |
自制 |
|
13. |
空氣濾清器 |
活動網口徑φ32，通過流量大于20L/min |
1只 |
過濾精度300目 |
|
14. |
濾油器 |
MF-03 過濾精度200目 |
2只 |
油升 |
|
15. |
油溫油面計 |
鍍銘鐵質外殼 |
1只 |
油升 |
|
2、液壓實驗臺 執行元件 |
||||
|
16. |
雙作用液壓缸 |
行程200mm，桿徑與活塞比1：2 |
2只 |
正控液壓 |
|
3、液壓實驗臺 液壓元件 |
||||
|
17. |
節流閥截止閥 |
單向節流閥 ,螺紋口徑M16,流量24L/min ,最大壓力35MPa |
2只 |
北京華德 |
|
18. |
單向閥 |
管式單向,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16 |
2只 |
北京華德 |
|
19. |
液控單向閥 |
液控單向閥, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa |
2只 |
北京華德 |
|
20. |
直動式溢流閥 |
板式最大流量:100L/min ,最大壓力31.5MPa |
2只 |
北京華德 |
|
21. |
先導式溢流閥 |
先導溢流,口徑:10,壓力調節范圍:2-8MPa ,最大流量:100L/min ,最大壓力31.5MPa , 配置鋁安裝底座 |
1只 |
北京華德 |
|
22. |
順序閥 |
DZ1 最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa,配置鋁安裝底座 |
2只 |
北京華德 |
|
23. |
調速閥 |
cf 0.05-4L/min ,free flow 20L/min max pressure 工作壓力21 MPa ,配置兩口流路板,螺紋口徑M16 |
2只 |
北京華德 |
|
24. |
減壓閥 |
口徑: φ6 最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa, 配置鋁安裝底座 |
1只 |
北京華德 |
|
25. |
二位三通電磁換向閥 |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
26. |
二位四通電磁換向閥(單) |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
27. |
三位四通電磁換向閥(O) |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
28. |
三位四通電磁換向閥(M) |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
29. |
三位四通電磁換向閥(H) |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
30. |
二位四通手動換向閥 |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
31. |
壓力繼電器 |
彈簧管式 |
1只 |
北京華德 |
|
32. |
四通 |
鋁型材，鋁錠AL6063精致開模制成 |
3只 |
自制 |
|
33. |
甘油式壓力表 |
10MPa 硅油耐震內紅色標簽分別顯示MPa值和psi值 |
3只 |
油升 |
|
4、液壓實驗臺 輔件 |
||||
|
34. |
高壓油膠管 |
各種實驗臺適用尺寸油管，兩端為公制螺紋，閉鎖式接頭膠層內置鋼絲，耐壓值28MPa |
1套 |
|
|
35. |
開閉式快換接頭（公接頭） |
8通徑，帶自動閉合功能，接插不漏油 |
1套 |
自制 |
|
36. |
開閉式快換接頭 （母接頭） |
8通徑，帶自動閉合功能，接插不漏油 |
1套 |
自制 |
|
37. |
接頭、液壓底板密封件 |
液壓件配套用 |
1套 |
油控 |
|
38. |
液壓元件底板 |
航天鋁開模精制可在實驗屏上迅速搭接 |
1套 |
自制 |
|
39. |
液壓油 |
普力抗磨液壓油32# |
50升 |
|
|
40. |
固定支架 |
每個支架帶T型固定鎖緊旋扭 |
4只 |
自制 |
|
5、液壓實驗臺 儀器儀表 |
||||
|
41. |
光電傳感器 |
光電式，精度0.5級，響應時間1ms |
2只 |
|
|
42. |
溫控儀顯示表頭 |
溫度傳感器配套使用 |
1只 |
|
|
43. |
轉速傳感器 |
二線制 |
1只 |
|
|
44. |
轉速顯示表頭 |
HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出 |
1只 |
|
|
45. |
溫度傳感器 |
表面/液體熱電偶NR-81530
分度號：K、E、J，導線長度：2000㎜ |
1只 |
|
|
46. |
累時器 |
HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出 |
1只 |
|
|
47. |
電感式接近開關 |
PNP型 24V 0.5A，二線制，線長1.2米，絕緣等級高，耐油，耐腐蝕 |
4只 |
|
|
48. |
限位開關 |
上海 |
4只 |
|
|
6、液壓實驗臺 電氣控制單元 |
||||
|
49. |
電控面板 |
優質鋁塑材質，印刷文字清晰 |
1套 |
|
|
50. |
可編程序控制器（PLC） |
三菱FX1S-20mr-001 |
1只 |
|
|
51. |
可編程控制通訊電纜 |
數據傳送電纜 |
1套 |
|
|
52. |
穩壓電源 |
WV分別輸出DC24V 4.5ADC12V 1.5A |
1只 |
|
|
53. |
電源啟停模塊 |
含三相四線漏電保護 |
1套 |
|
|
54. |
交流接觸器 |
施耐德 |
1只 |
|
|
55. |
按鈕模塊 |
啟動按鈕，編程控制器輸入輸出等 |
1套 |
|
|
7、液壓實驗臺 易損件 |
||||
|
56. |
密封膠帶 |
（生料帶） |
1卷 |
|
|
57. |
密封組合墊片 |
Φ16 |
1套 |
油控 |
|
58. |
密封圈 |
接頭配套 |
1套 |
油控 |
|
59. |
開閉式快換接頭 |
雙閉鎖接頭 |
1套 |
自制 |
|
60. |
按鈕開關 |
安裝孔Φ10 |
1只 |
|
|
61. |
電器控制按鈕 |
遠大 |
3只 |
上海 |
|
62. |
電信號插頭、插座 |
上海精藝 |
1套 |
精藝 |
|
8、液壓實驗臺 資料 |
||||
|
63. |
實驗指導書 |
紙質 |
1冊 |
實驗指導書 |
|
64. |
PLC編程手冊 |
紙質（電子檔） |
1冊 |
PLC編程手冊 |
|
65. |
PLC編程軟件 |
U盤 |
共1套 |
PLC編程 |
|
66. |
儀表說明書 |
紙質 |
1冊 |
儀表說明書 |
|
67. |
傳感器說明書 |
紙質 |
1冊 |
傳感器說明書 |
|
10、液壓實驗臺 工具 |
||||
|
68. |
活動扳手 |
10” |
1把 |
10” |
|
69. |
開口扳手 |
14-17 |
1把 |
14-17 |
|
70. |
橡皮錘 |
木柄 |
1把 |
滬工 |
|
71. |
內六角扳手 |
10mm |
1把 |
扳手 |
|
72. |
內六角扳手 |
8mm |
1把 |
扳手 |
|
73. |
內六角扳手 |
6mm |
1把 |
扳手 |
|
74. |
內六角扳手 |
5mm |
1把 |
扳手 |
|
75. |
內六角扳手 |
4mm |
1把 |
扳手 |
|
76. |
內六角扳手 |
3mm |
1把 |
扳手 |
|
77. |
內六角扳手 |
2.5mm |
1把 |
扳手 |
|
78. |
內六角扳手 |
2mm |
1把 |
扳手 |
|
79. |
內六角扳手 |
1.5mm |
1把 |
扳手 |
|
80. |
十字螺絲刀 |
3×75mm |
1把 |
十字螺絲刀 |
|
81. |
十字螺絲刀 |
5×75mm |
1把 |
十字螺絲刀 |
|
82. |
十字螺絲刀 |
6×100mm |
1把 |
十字螺絲刀 |
|
83. |
一字螺絲刀 |
3×75mm |
1把 |
一字螺絲刀 |
|
84. |
一字螺絲刀 |
5×75mm |
1把 |
一字螺絲刀 |
|
85. |
一字螺絲刀 |
6×100mm |
1把 |
一字螺絲刀 |
|
86. |
一字螺絲刀 |
6×150mm |
1把 |
一字螺絲刀 |
|
87. |
尖嘴鉗 |
滬工 |
1把 |
滬工 |
|
88. |
油棉 |
清潔用品 |
1包 |
清潔用品 |
|
89. |
毛巾 |
清潔用品 |
5條 |
清潔用品 |
