SBDT-6TM六層透明仿真教學電梯模型
一、概述
透明仿真教學電梯是為了配合各大院校、職業技術學院、技師學院、技校、勞動就業培訓中心、質量技術監督局特檢中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。
本電梯是根據最常見的升降式電梯結構，采用鋼管焊接一體而成，表面經過磷化噴塑處理、具有良好的結構剛性。為了便于教學，電梯主要機構部件均采用透明有機材料制成 (包括：限速器、轎廂、層門及門廳立面、轎門、轎廂、機房底板、導軌支架……)為了使電梯運行控制更加精密可靠逼真，設計了與實際電梯比例縮小的鋁合金轎廂對重導軌、及轎門門機導軌、層門導軌。

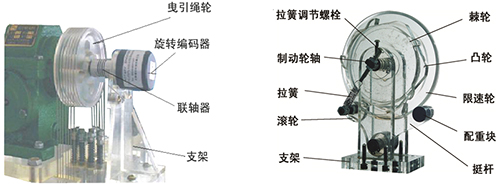

本公司設計的透明限速器，能調整到電梯模型實現限速器觸發安全鉗制動所需要的速度，真實演示電梯安全運行保護功能（電梯模型轎廂運行速度低于實際電梯的速度20-30倍）。由于實際電梯無法實現在故障狀態下的超速運行，因此永遠無法真實演示限速器觸發安全鉗制動的安全運行保護功能，讓學生觀察了解安全運行保護機電聯合控制的過程。
教學電梯的電氣控制系統是采用PLC和交流變頻調速控制，其硬件結構的組成及功能與實際電梯完全一樣，具有自動平層、自動開關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護等功能，以及電梯停用、急停、檢修、慢上、慢下、照明和風扇等特殊功能。
通過直觀的機械結構、精心的電氣線路設計、完善的控制程序、完美的展示了電梯的精確可靠的控制過程。使學生能夠直觀、透徹地了解、掌握電梯的結構及動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行控制過程。
透明仿真教學電梯的軟硬件均采用開放式結構。因此，院校也可以利用此套裝置進行二次開發研究。
如：1. 群控電梯（統一調度多臺集中并列的電梯）
2 . 并聯控制電梯：（2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕）
3 . 集選控制電梯
4. 信號控制電梯。
二、電梯的基本結構

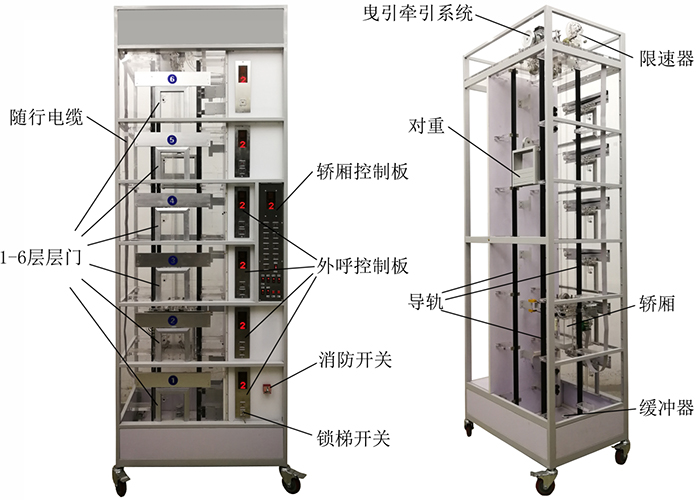

電梯井道部分：導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控制器、曳引繩、導向輪、上(下)強慢開關、上(下)限位開關、上(下)極限開關、隨行電纜、轎廂控制器、緩沖器。

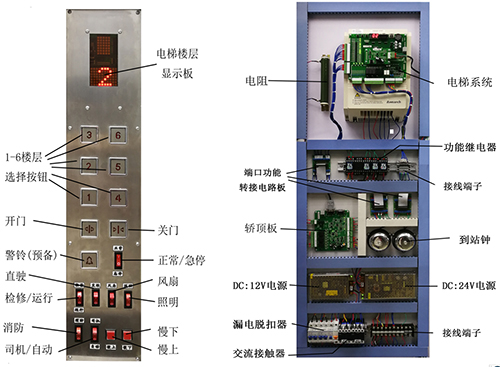

電梯電氣控制部分：默納克3000new、轎內指令板、轎頂板、內（外）呼顯示板、電阻、電源空氣開關（漏電脫扣器）、DC12V驅動電源、DC24V驅動電源、接線端口電路板、到站鐘、變壓器、接觸器、繼電器、弱電接線端、強電接線端。
三、主要技術參數
外形尺寸：長×寬×高=900×600×2530mm
凈重量：135kg
載重量：5kg
輸入電壓：220V
輸入頻率：50Hz
額定電流：2.5A
功 率：0.4KW
曳引機減速比：1:15
模數：1.5(蝸輪減速器)
曳引電動機型號：YS-5634W
電壓：3*220V
功率：0.18KW
轉速：1400 rpm
控制方式： NICE 3000new
調速方式：交流變頻調速
電梯平層機構：旋轉編碼器、平層感應器
結構形式：六層六站
四、電梯的基本功能
A.自動開門
B.B.自動關門
C.手動開門、關門
D.自動平層
E.外呼梯信號響應
F.內呼梯信號響應
G.安全觸板保護
H.層門聯鎖保護
I.檢修/運行工作狀態
J.慢上、慢下
K.直駛
L.電梯急停
M.照明、風扇
五、電梯的功能
A. 超速安全保護系統
B. 轎廂、對重用彈簧緩沖裝置
C. 門安全觸板保護裝置
D. 上、下限位開關：
E. 廳門自動閉合裝置
F. 層門連鎖開關：
G. 終端極限開關安全保護系統
H.電梯的消防功能
I.司機功能
J.鎖梯功能
K.超滿載功能
M.測試運行功能
N. 分時分層服務功能
六、選配功能
1.防搗亂功能
2.雙轎內控制板功能
3.VIP運行功能
4.UCMP功能
5.UPS后備電源方案
6.并聯方案（需要2臺電梯）
7.貫通門功能
8.群控方案（需要2臺電梯）
七、六層透明仿真教學電梯配置清單
|
序號 |
名 稱 |
單位 |
數量 |
備 注 |
|
1 |
電梯井道 |
臺 |
1 |
|
|
2 |

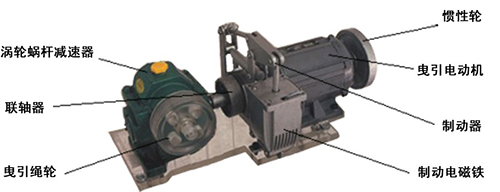

曳引機：含電動機 1只、減速機 1只、抱閘 1套、 聯軸器 1套、曳引輪 1只、導向輪 1只 |
部 |
1 |
安裝在電梯架頂部 |
|
3 |
限速器 |
只 |
1 |
安裝在電梯架頂部 |
|
4 |
旋轉編碼器（含聯軸器） |
只 |
1 |
安裝在電梯架頂部 |
|
5 |
導軌 |
條 |
4 |
安裝在井道上 |
|
6 |

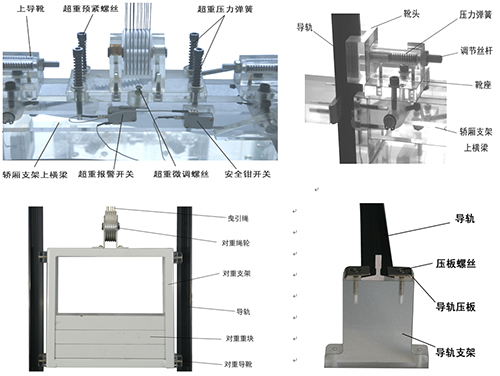

對重裝置(含重塊 3個) |
個 |
1 |
安裝在井道中 |
|
7 |
綱絲索 |
根 |
5 |
安裝在井道中 |
|
8 |

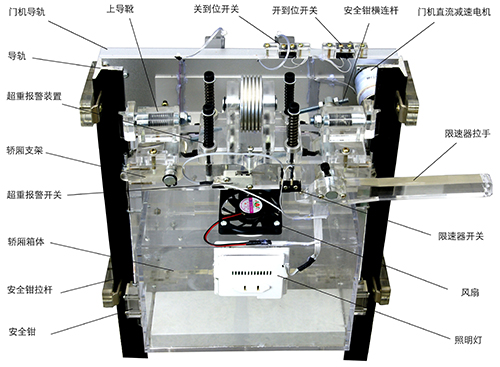

轎廂：12V風扇 1只、220V照明燈 1只、門機裝置 1套、 安全鉗 2對、導靴 4套、超載裝置 1個、上（下）平層感應器 2個、配重 1塊 |
個 |
1 |
安裝在井道中 |
|
9 |
隨行電纜 |
條 |
1 |
安裝在井道中 |
|
10 |
隔磁板 |
個 |
6 |
安裝在井道中 |
|
11 |
上（下）強慢開關 |
只 |
2 |
安裝在井道上、下部 |
|
12 |
上（下）限位開關 |
只 |
2 |
安裝在井道上、下部 |
|
13 |
上（下）極限開關 |
只 |
2 |
安裝在井道上、下部 |
|
14 |

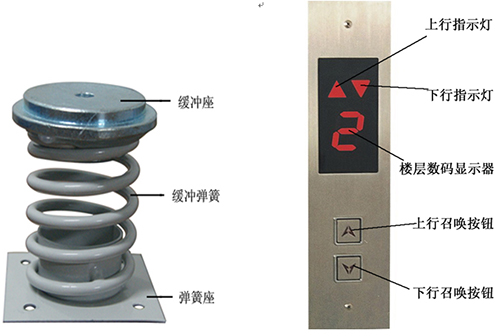

彈簧緩沖器 |
只 |
2 |
安裝在電梯底坑中 |
|
15 |
限速器鋼索張緊裝置（含支架 1個、斷繩保護開關 1只） |
個 |
1 |
安裝在電梯底坑中 |
|
16 |
轎廂內操縱盒 |
塊 |
1 |
安裝在電梯底座上 |
|
17 |
樓層召喚盒 |
塊 |
6 |
安裝在各樓層底座上 |
|
18 |
樓層顯示屏 |
個 |
7 |
安裝在各樓層及底座上 |
|
19 |
層門機構 |
扇 |
6 |
安裝在各樓層外部 |
|
20 |
轎廂指令板 |
塊 |
1 |
安裝在電梯底座上 |
|
21 |
電阻 |
只 |
1 |
安裝在電氣控制板上 |
|
22 |
默納克3000new |
個 |
1 |
安裝在電氣控制板上 |
|
23 |
接線端口電路板 |
塊 |
3 |
安裝在電氣控制板上 |
|
24 |
繼電器（24V 3只、220V 1只 ） |
只 |
4 |
安裝在電氣控制板上 |
|
25 |
弱點接線端 |
個 |
6 |
安裝在電氣控制板上 |
|
26 |
轎頂板 |
塊 |
1 |
安裝在電氣控制板上 |
|
27 |
到站鐘鈴 |
只 |
2 |
安裝在電氣控制板上 |
|
28 |
DC 12V電源 |
個 |
1 |
安裝在電氣控制板上 |
|
29 |
DC 24V電源 |
個 |
1 |
安裝在電氣控制板上 |
|
30 |
漏電脫扣器（空氣開關）（2P 2只、1P 2只） |
個 |
4 |
安裝在電氣控制板上 |
|
31 |
交流接觸器（線圈電壓110V） |
個 |
2 |
安裝在電氣控制板上 |
|
32 |
強電接線端 |
個 |
1 |
安裝在電氣控制板上 |
|
33 |
《六層透明仿真教學電梯產品說明書》 1本； 默納克3000new 用戶手冊 1本；默納克手持器 1個； 內六角扳手（M3-M6）1套； 活扳手150mm 1只； 十字螺絲刀Φ3×75、 Φ6×100 各1只； 一字螺絲刀Φ3×75、 Φ6×100 各1只 6# 軸用擋圈鉗 1只；尖嘴鉗 1只； 502膠水1瓶； 毛巾1條； 微動開關4只； 常用螺釘若干； |
套 |
1 |
工具包內 |
|
