電力電子技術實訓設備,電力電子技術實訓裝置

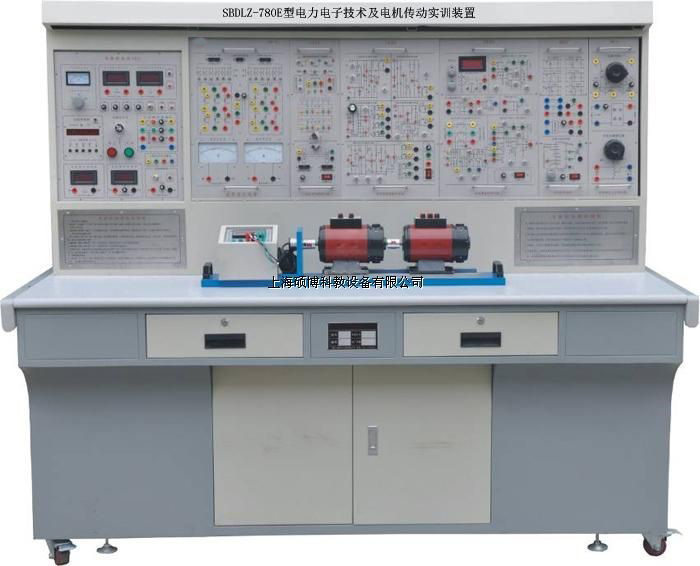

SBDLZ-780E電力電子技術實訓裝置

一、電力電子技術實訓設備概述

"電力電子技術實訓裝置"依據高等院校最新統編教材《電力電子技術》(第五版)(西安交通大學王兆安編著)、《電力拖動自動控制系統》（第三版）(上海大學陳伯時編著)等實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。在同類產品中結構合理、功能完善、可靠性好、性價比高。

二、電力電子技術實訓設備特點

1、綜合性強 本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實驗項目。

2、適應性強 能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強 從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。

4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。

6、開放性強 控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。

7、先進性強 本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。

三、電力電子技術實訓裝置適用范圍

電力電子技術實訓裝置涵蓋了各類院校等所開設的"電力電子技術(或稱半導體變流技術)"、"直流調速"、"交流調速"、"電機控制"、"電力拖動自動控制系統"及"控制理論"等專業課程所要求的實驗實驗項目。

四、電力電子技術實訓設備技術性能

1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)

2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸：187×72×162 cm

五、電力電子技術實訓裝置的基本配備

1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

（1）交流電源（均帶有過流保護措施）

提供交流電源：三相交流電 380V/5A

三相交流電 220V/1.5A(隔離變壓器輸出)

（2）高壓直流電源

勵磁電源：220V（0.5A），具有輸出短路保護。

（3）指針式儀表：

交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級;

(4)數字式儀表

1）真有效值交流數字電壓表一只：測量范圍0～500V,量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示；

2）真有效值交流數字電壓表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示等功能，為交流調速系統提供電流指示；

3）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；

4）直流數字毫安表一只：測量范圍為0～2000mA，三位半數顯，精度0.5級。

（5）人身安全保護體系

三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。

電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

實驗連接線及插座：強、弱電連接線及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

(6)定時器兼報警記錄儀

（7）控制屏其它設施

控制屏正面大凹槽內，設有兩根圓鋼管，可掛置實驗部件，凹槽底部設有3芯插座，掛箱的供電由這些插座提供�？刂破羶蛇呍O有單相三極220V電源插座及三相四極380V電源插座。2、DK02實驗桌

電力電子技術實訓實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、DQ03-1不銹鋼電機導軌、測速系統及智能數顯轉速表

4、DQ27三相可調電阻（每組900Ω×2/0.41A）

5、DK03晶閘管主電路

提供12只5A/1000V的晶閘管，分成正、反橋兩組，，每只晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有帶鏡面精密指針式直流電壓表±300V一只，正反偏，精度1.0。級帶鏡面直流電流表±2A，正反偏，精度1.0級一只。和平波電抗器一組（0，100mH，200mH，700mH）。

6、DK04三相晶閘管觸發電路

提供三相觸發電路、功放電路等，與"DK03"配套使用。

7、DK05 單相晶閘管觸發電路實驗

提供單結晶體管觸發電路、正弦波同步移相觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路及西門子TCA785集成觸發五種電路。

8、DK06電機調速控制實驗（Ⅰ）

提供以下模塊：給定（帶數顯）、調節器I、轉速變換（FBS）、調節器II、反號器（AR）、電流變換（FBC）。其中調節器I和調節器II的比例增益由電位器調節。

9、DK06-1電機調速控制實驗（Ⅱ）

提供以下模塊提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。

10、DK07直流斬波實驗

根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿山滩闹薪祲簲夭娐罚�Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。

11、DK08給定及實驗器件

提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管等。

12、DK09新器件特性實驗

提供SCR、GTO、MOSFET、IGBT、GTR新器件，與DK13配套使用，可完成電力電子新器件的驅動特性實驗。

13、DK10可調電阻、電容箱

提供耐壓AC63V的可調電容三組，調節范圍為0.1～11.37?F，0～999kΩ十進制可調電阻兩組；供電流調節器，速度調節器反饋回路使用，可靈活改變調節器的放大倍數及積分時間。

14、DK11單相調壓與可調負載

提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。

15、DK12變壓器實驗

提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路等模塊。

16、DK17雙閉環H橋DC/DC變換直流調速系統

可完成的實驗項目有：(1)全橋DC/DC變換電路實驗；(2)雙閉環可逆直流脈寬調速實驗。

17、DQ07-1直流發電機 （220V、240W、1500r/min）

18、DQ09直流并勵電動機 （185W，220V，1500r/min）

19、DQ11三相線繞式異步電動機：220V/Y、0.6A、120W、1380r/min

20、GDQ12線繞式異步電機起動與調速電阻箱：提供0、2歐、5歐、15歐、35歐五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

21、SB06實驗連接線：

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

六、本裝置能開設的實驗項目

電力電子技術實驗項目

（一）電力電子技術實驗（晶閘管部分）

1）單結晶體管BT35觸發電路

2）鋸齒波同步移相觸發電路

3）正弦波移相觸發電路

4）TCA785 集成觸發電路

5）單相半波可控整流電路

6）單相橋式半控整流電路

7）單相橋式全控整流電路及有源逆變電路

8）三相半波可控整流電路實驗

9）三相半波有源逆變電路

10）三相橋式半控整流電路

11）三相橋式全控整流及有源逆變電路

12）單相交流調壓電路

13）三相交流調壓電路

（二）電力電子器件特性實驗

1）單向晶閘管(SCR)特性實驗

2）可關斷晶閘管(GTO)特性實驗

3）功率場效應管(MOSFET)特性實驗

4）電力晶體管(GTR)特性實驗

5）絕緣雙極型晶體管(IGBT)特性實驗

6）雙向晶閘管特性研究

（三）電力電子器件典型線路實驗

1）直流斬波電路的性能研究（降壓斬波電路、升壓斬波電路、升降壓斬波的電路、Cuｋ斬波電路、Sepic斬波電路、Zeta斬波電路）

序號	編號	名稱	數量
1	DK01	電源控制屏	1件
2	DK02	實驗桌凳	1張
3	DQ03-1	不銹鋼電機導軌、測速系統及智能在線可編程數顯轉速表	1件
4	DQ27	三相可調電阻（每組900Ω*2/0.41A）	1件
5	DK03	三相晶閘管主電路	1件
6	DK04	三相晶閘管觸發電路	1件
7	DK05	單相晶閘管觸發電路	1件
8	DK06	電機調速控制實驗（Ⅰ）	1件
9	DK06-1	電機調速控制實驗（Ⅱ）	1件
10	DK07	直流斬波電路實驗	1件
11	DK08	給定及實驗器件	1件
12	DK09	新器件特性實驗	1件
13	DK10	可調電阻、電容箱	1件
14	DK11	單相調壓與可調負載	1件
15	DK12	變壓器實驗	1件
16	DK17	DK17雙閉環H橋DC/DC變換直流調速系統	1件
17	DQ07	直流發電機	1臺
18	DQ09	直流他（并）勵電動機	1臺
19	DQ11	三相繞線式異步電機	1臺
20	GDQ12	線繞式異步電機起動與調速電阻箱	1件
21	SB06	配備兩種不同的實驗連接線及易損配件	1套
